Hliníkový profil 40 x 40, KA-4040 1 m + řez na míru
Kód: KA-4040
Skladem
Hliníkové profily a spojovací prvky – stavebnicový systém s drážkou 8 a 10 mm

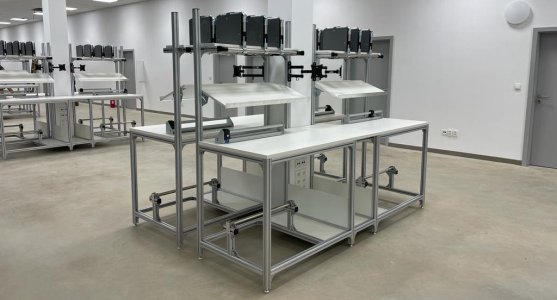

Hliníkové profily a spojovací prvky hliníkového stavebnicového systému Enprag slouží ke stavbě pracovišť, regálů, vozíků, krytů a oplocení strojů. Nabídka zahrnuje alu profily s drážkou 8 a 10 mm v rozměrech 30 × 30 až 45 × 90 mm, řezané na míru až do 6 m, úhelníky, matice a šrouby se závity M5–M8, rektifikační šrouby s rozsahem ±50 mm a příslušenství. Profily jsou kompatibilní se systémy item a Bosch Rexroth.
více
Hliníkový profil 40 x 80, KA-4080 1 m + řez na míru
Kód: KA-4080
Skladem
Hliníkový profil 45 x 45, MI45x45L B10 1 m + řez na míru
Kód: MI45x45L B10
Skladem
Hliníkový profil 45 x 90, MI45x90L B10 1 m + řez na míru
Kód: MI45x90L B10
Skladem
Hliníkový profil 40 x 40, KA-4040H 1 m + řez na míru
Kód: KA-4040H
Skladem
Hliníkový profil 40 x 40, MI40x40L B10 1 m + řez na míru
Kód: MI40x40L B10
Skladem
Hliníkový profil 30 x 30, KA-3030 1 m + řez na míru
Kód: KA-3030
Skladem
Hliníkový profil 30 x 60, KA-3060 1 m + řez na míru
Kód: KA-3060
Skladem
Skladem
Úhelník 90°, 40 x 35 mm KBA-40
Kód: KBA-40
Skladem
Úhelník 90°, 78 x 36 mm KBA-4080
Kód: KBA-4080
Skladem
Matice s pružinou KEE-40
Kód: KEE-40
Skladem
Šroub s půlkulatou hlavou KDB-8x16
Kód: KDB-8*16
Úhelník 90°, 35 x 28 mm KBA-30
Kód: KBA-30
Skladem
Úhelník 90°, 60 x 28 mm
Kód: KBA-3060
Skladem
Matice s pružinou KEE-30
Kód: KEE-30
Skladem
Hliníkové konstrukční profily s drážkou 8 a 10 mm a spojovací prvky
Hliníkové profily jsou základem hliníkového stavebnicového systému Enprag: nosné profily s T-drážkou v rozměrech od 30 × 30 mm do 45 × 90 mm, řezané na míru až do délky 6 m, a k nim úhelníky, matice, šrouby, nohy a krytky. Profil KA-4040 váží 1,2 kg/m, spojovací prvky mají závity M5–M8. Profily jsou kompatibilní se systémy item, Bosch Rexroth, Haberkorn a Alutec, takže navážete i na stávající konstrukce.
Alu profily 30 × 30 až 45 × 90 mm: jaký rozměr a drážku zvolit?
V kategorii hliníkové profily najdete řadu KA v rozměrech 30 × 30, 30 × 60, 40 × 40 a 40 × 80 mm s maximální délkou 4 m, včetně těžkých verzí KA-4040H a KA-4080H; profil hliníkový profil 40 x 40 KA-4040 má drážku 8 mm. Řada MI se dodává až v délce 6 m: MI30x30 B8 s drážkou 8 mm a profily B10 40 × 40, 45 × 45 a 45 × 90 mm pro drážku 10 mm, například hliníkový profil 45 x 45 MI45x45L B10. Pro lehké rámy slouží tenkostěnné profily 40 × 20 × 2 mm a 50 × 30 × 2 mm.
Hliníkový profil s drážkou: jaké spojky a spojovací materiál použít?
Rohy a styky spojují spojky pro hliníkové profily – úhelníky 90° od 35 × 28 mm (KBA-30) po 78 × 36 mm se stěnou 6,5 mm (KBA-4080), úhelník 45° KBA-30-45, kovová spojka MCB-30 (21 g) nebo kolmá spojka KCH1-30. Spojovací materiál tvoří matice s pružinou KEE-30 a KEE-40 (M6 a M8), matice do T drážky M5–M8 o hmotnosti 3 g a šrouby s T-hlavou délky 20 mm. Rektifikační šroub K-1209E-M8 vyrovná nerovnost podlahy v rozsahu ±50 mm.
Kdy zvolit hliníkové profily místo trubkového systému?
Hliníkové profily se volí pro aplikace s větším zatížením a náročnějším provozem, trubkový stavebnicový systém tam, kde je potřeba univerzálnost a snadné přenastavení; oba systémy lze kombinovat v jedné sestavě. Z profilů se staví ochranné kryty a oplocení strojů se zamykatelnými dveřmi – výplně drží lišty pro vložení skla KGK-8 a KGL v délce 2 m, dveře doplní madla KGA délky 90–180 mm. Pro tratě jsou určeny držáky válečkové dráhy KJ pro profil 40 mm.
| Typ | Rozměr / rozsah | Parametry | Příklad modelu |
|---|---|---|---|
| Profily řady KA | 30 × 30 až 40 × 80 mm, max. 4 m | drážka 8 mm (KA-4040), těžké verze H | KA-3030, KA-4080H |
| Profily řady MI | 30 × 30 až 45 × 90 mm, max. 6 m | drážka 8 mm (B8) nebo 10 mm (B10) | MI40x40L B10, MI45x90L B10 |
| Tenkostěnné profily AL | 40 × 20 a 50 × 30 mm, max. 4 m | stěna 2 mm | AL profil-50x30x2mm |
| Úhelníky 90° a 45° | 35 × 28 až 78 × 36 mm | stěna 3,5–6,5 mm | Úhelník 90° KBA-4080 |
| Matice a šrouby | závit M5–M8 | matice 3–10,2 g, šrouby 16–20 mm | KEE-40, KDA-8x20 |
| Nohy a podstavce | nastavení ±50 mm | základna 38 mm, výška 87 mm | K-1209E-M8, KFH-40 |
| Krytky, madla, lišty | madla 90–180 mm, lišty 2 m | krytky z černého plastu | KGA-120, KGL |
Potřebujete hliníkové profily na míru? Enprag dodá profily nařezané na míru včetně montážního návodu a výrobního výkresu, nebo kompletně sestavenou konstrukci; návrh a 3D vizualizace jsou zdarma a pro první návrh stačí skica s rozměry a nosností. Materiál skladem dodáváme do několika dnů. Kontaktujte Enprag.
FAQ – časté dotazy
Jaké rozměry hliníkových profilů a šířky drážek Enprag nabízí?
Hliníkové profily Enprag mají rozměry 30 × 30, 30 × 60, 40 × 40, 40 × 80, 45 × 45 a 45 × 90 mm a drážku šířky 8 nebo 10 mm. Řežeme je na míru – řadu KA do délky 4 m, řadu MI do 6 m – takže dostanete díly připravené k montáži.
Jsou hliníkové profily kompatibilní se systémy item nebo Bosch Rexroth?
Ano, hliníkové profily Enprag s drážkou 8 a 10 mm jsou kompatibilní se systémy item, Bosch Rexroth, Haberkorn, Alutec a dalšími. Stávající konstrukci tak rozšíříte bez výměny celého systému.
Kdy zvolit hliníkové profily místo trubkového systému?
Hliníkové profily zvolte pro větší zatížení a náročnější provoz, trubkový systém tam, kde potřebujete univerzálnost a snadné přenastavení. Enprag oba systémy kombinuje v jedné sestavě, nejčastěji u regálů, vozíků a montážních pracovišť; stoly na míru nesou zpravidla do 500 kg, vozíky do 1 t.
Lze z hliníkových profilů postavit kryty a oplocení strojů?
Ano, z hliníkových profilů Enprag staví ochranné kryty a oplocení strojů včetně zamykatelných dveří na pantech nebo na kolejnici. Výplně drží lišty pro vložení skla KGK-8 a KGL v délce 2 m, dveře doplní madla KGA délky 90–180 mm.
